مجتمع مسکونی SARV

طراحی همساز با توپوگرافی، ساماندهی طبقاتی و محوریت پلازای مرکزی

پروژهٔ معماری مجتمع مسکونی سَرو — ایمان فلاح نژاد

مشاهدهٔ شیت‌ها
طراح ایمان فلاح نژاد
استاد راهنما دکتر یاسر امیرسرداری
موقعیت زمین شیبدار (۸ متری) / شمالی
مقیاس شیت 1:100 / 1:500
01

رندرهای سه‌بعدی و دیدهای حجمی

3D Renders

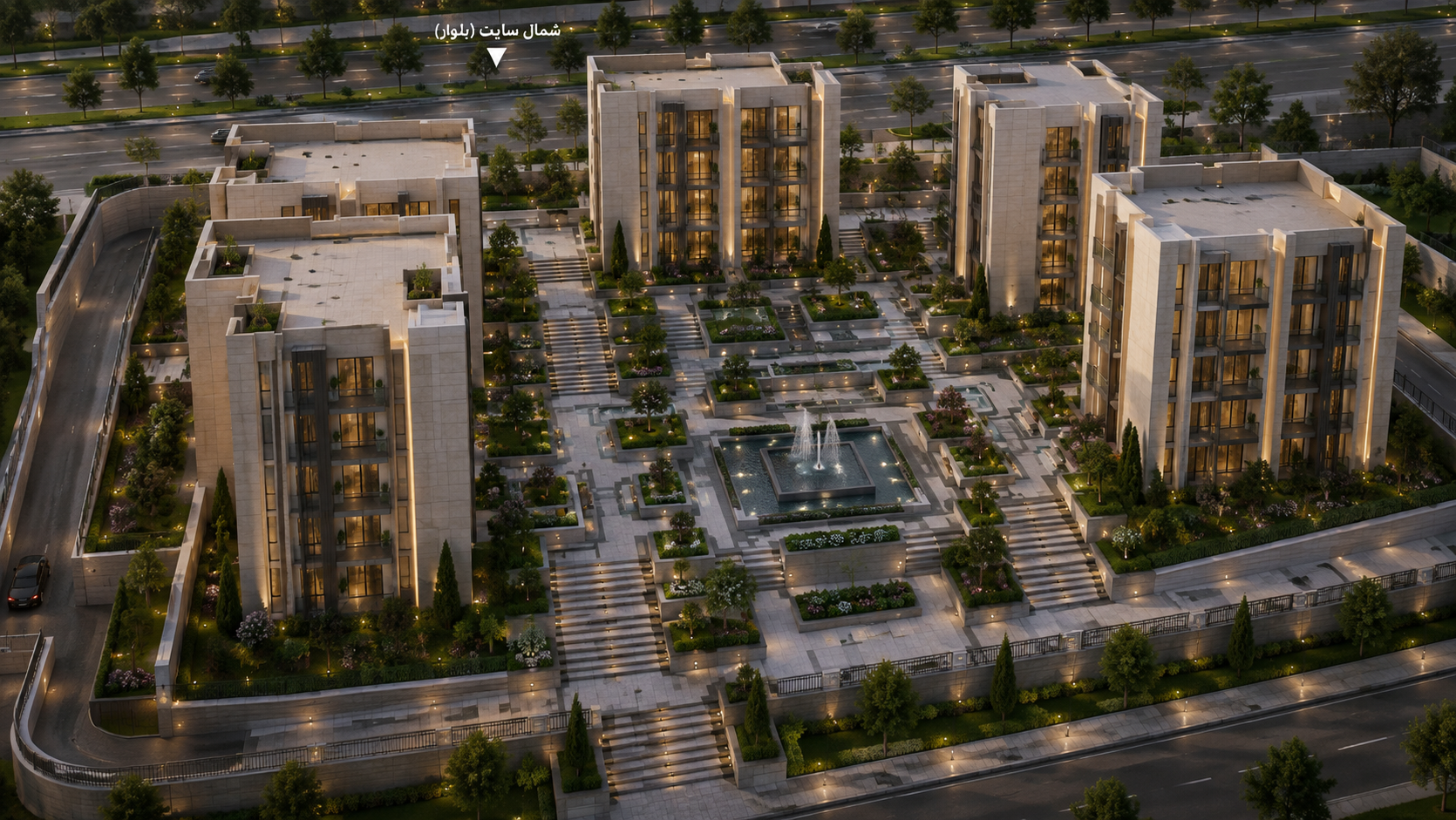

رندر دید ناظر پلازا و آب‌نما کلیک برای بزرگ‌نمایی

پلازای مرکزی و آب‌نما

ارتقای تعاملات اجتماعی حول محور آب و محوطه‌سازی طبقاتی.

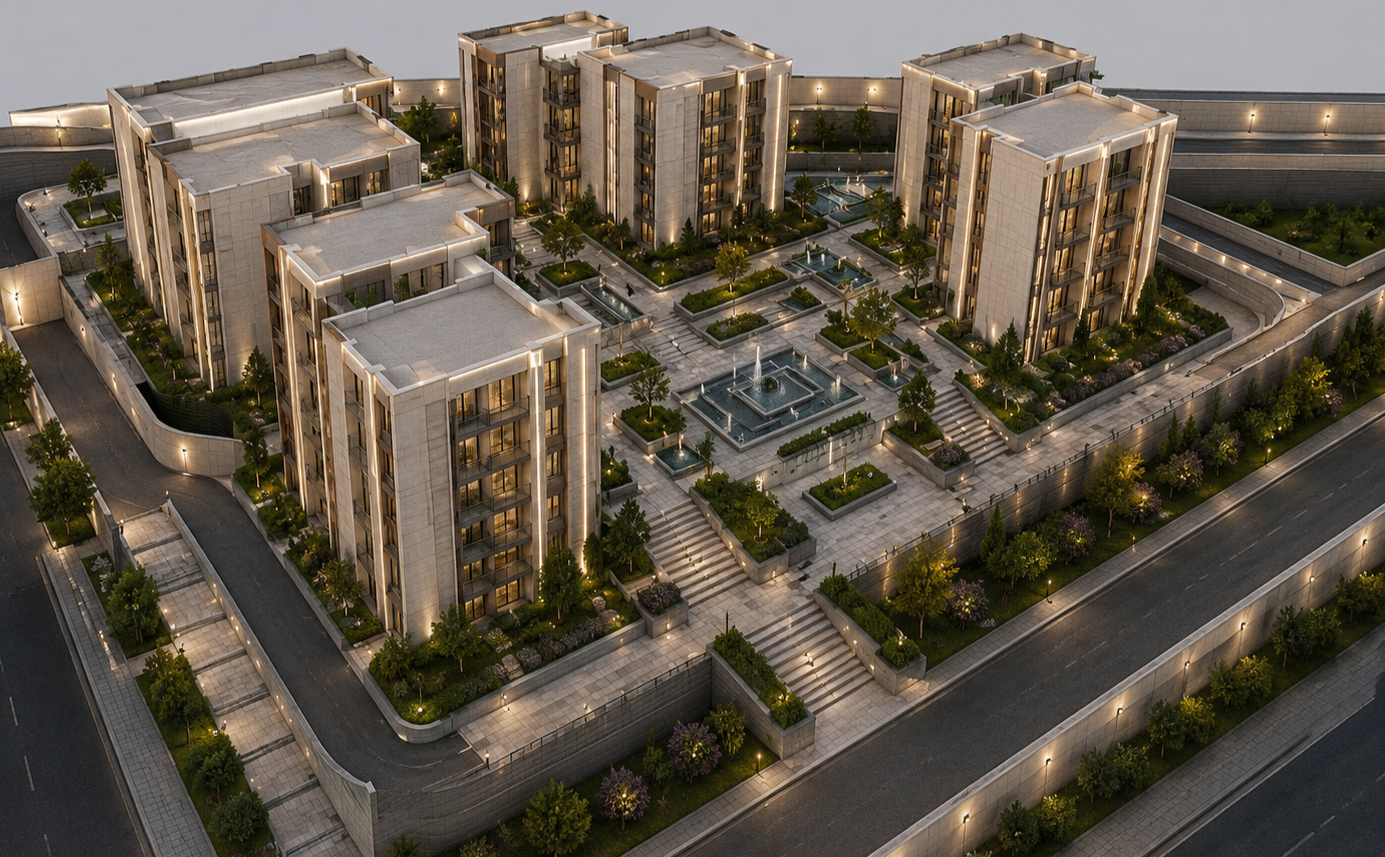

مدل حجمی ماکت مجتمع سرو کلیک برای بزرگ‌نمایی

مدیریت شیب ۸ متری

استفاده از پله‌ها و ترازهای ارتفاعی برای اتصال کد ۰٫۰۰ به ۸٫۰۰+.

02

سایت‌پلان و جانمایی اصلی

Site Plan · A3

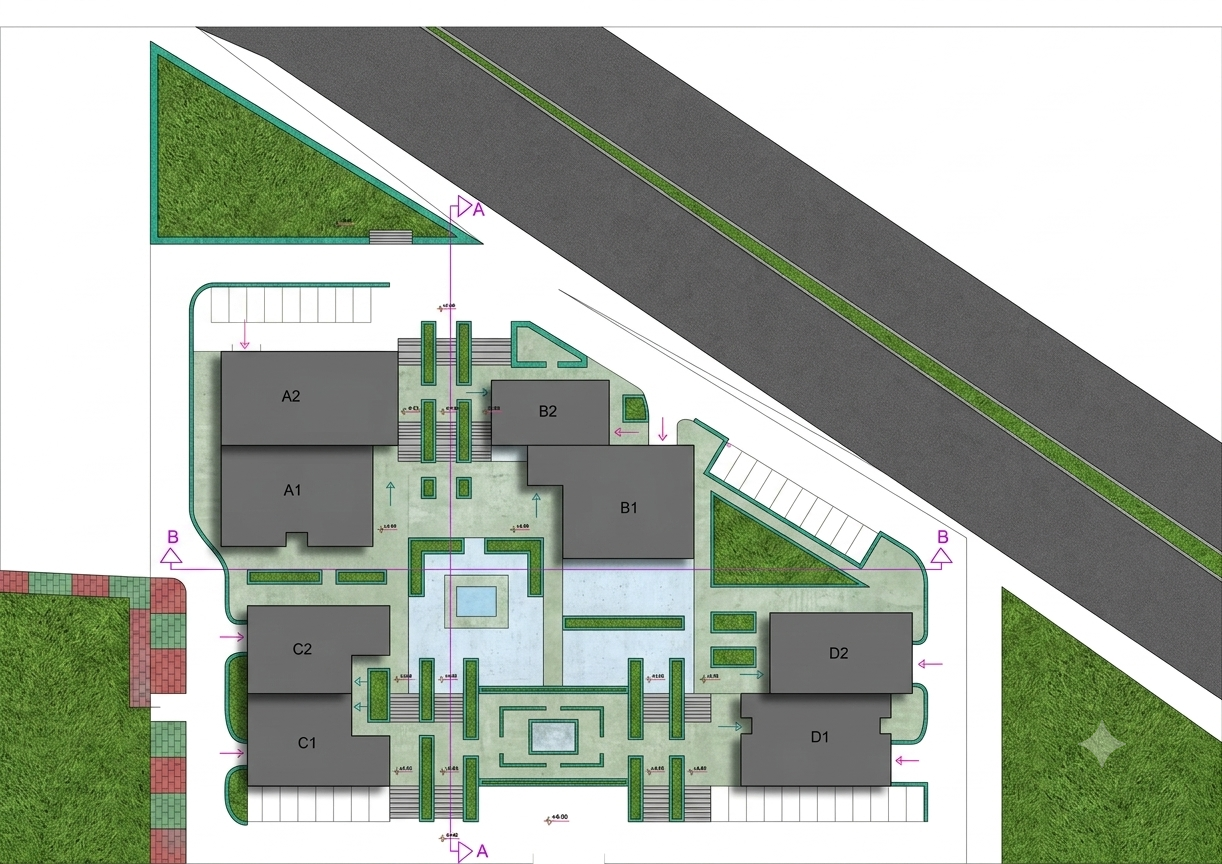

سایت‌پلان اتوکد مجتمع مسکونی سرو کلیک برای بزرگ‌نمایی و زوم
03

مقاطع طولی و عرضی

Sections

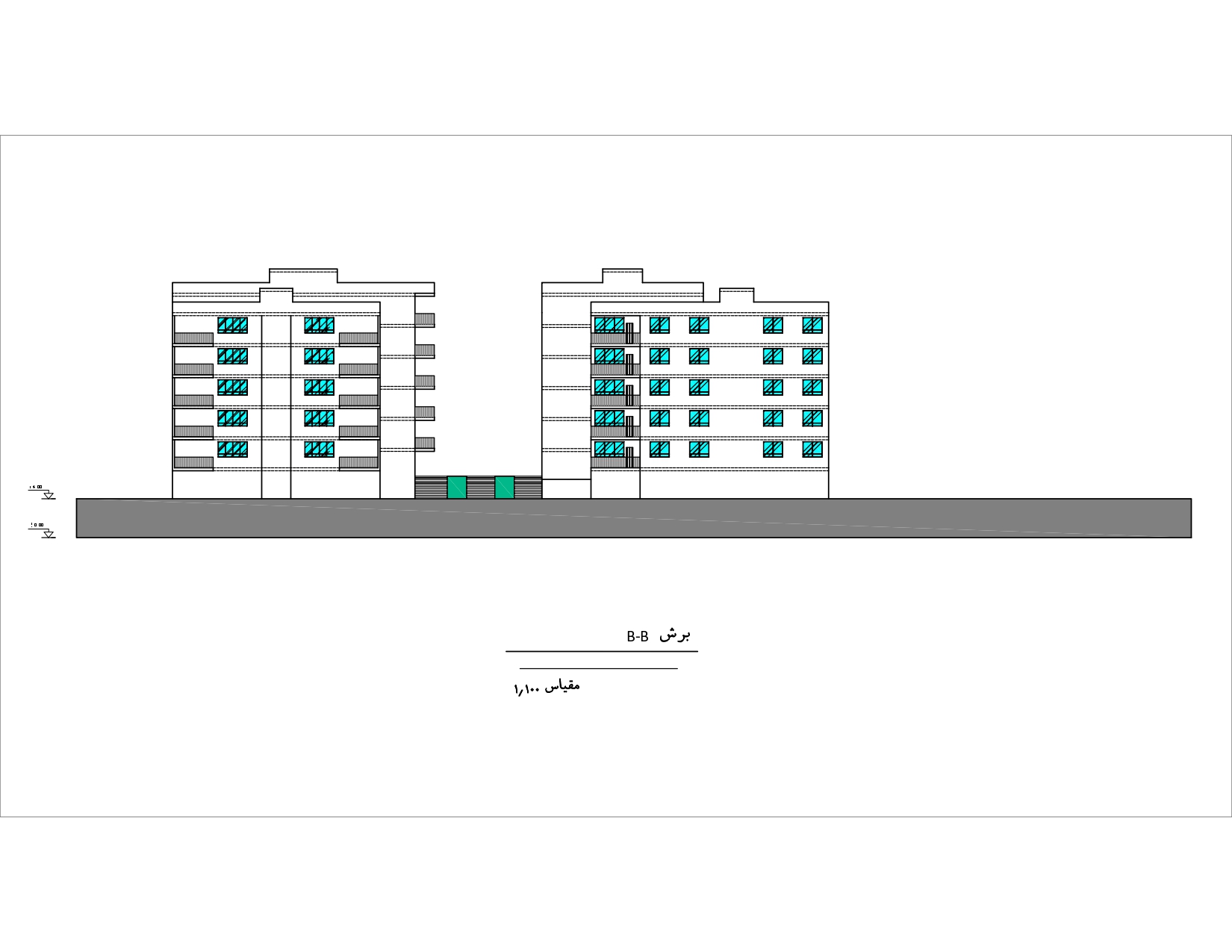

برش طولی B-B کلیک برای بزرگ‌نمایی

برش طولی B-B

برش عرضی A-A کلیک برای بزرگ‌نمایی

برش عرضی A-A

04

پلان‌های تیپ معماری بلوک‌ها

Floor Plans

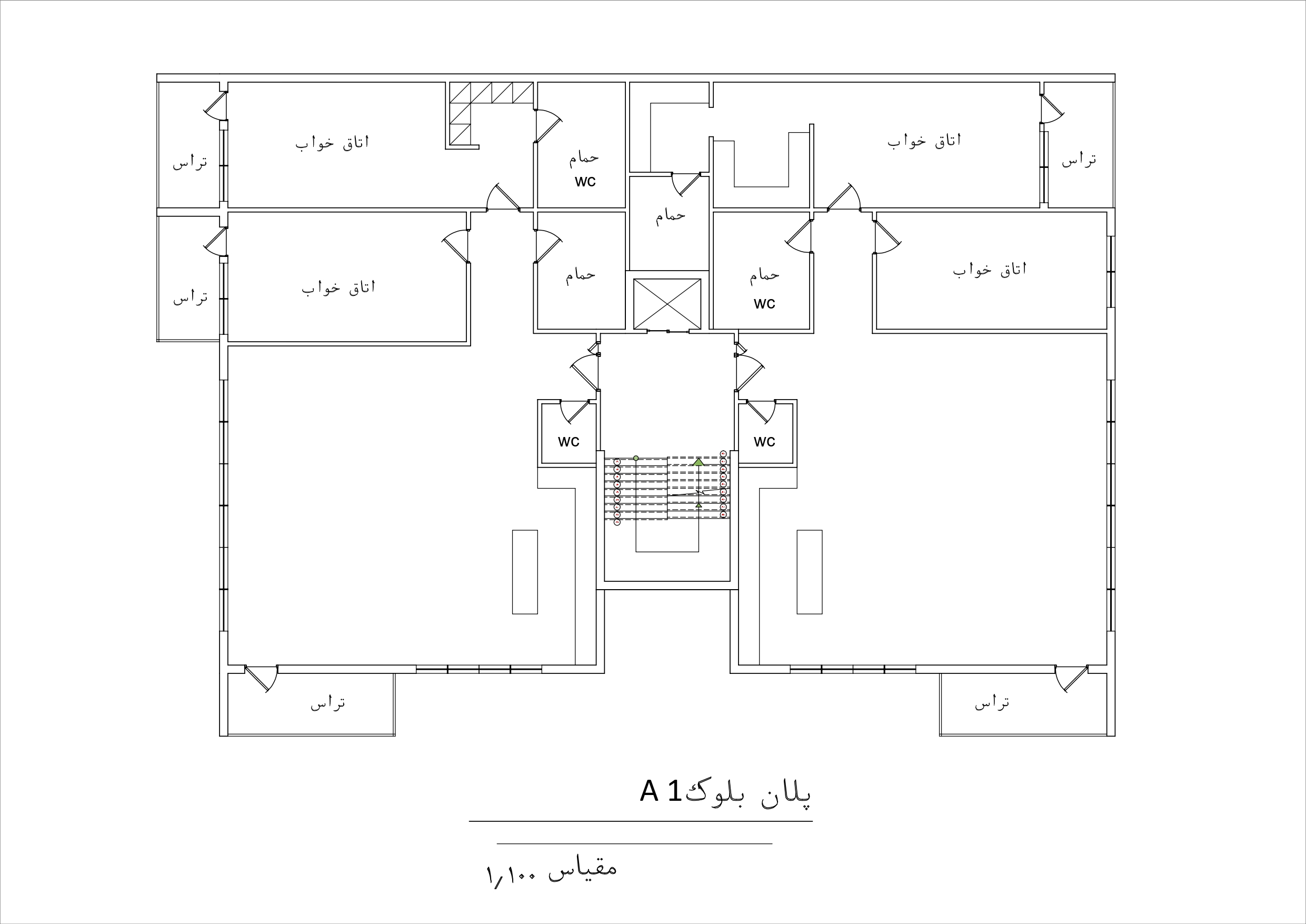

پلان بلوک A1 زوم
بلوک A1PLAN A1

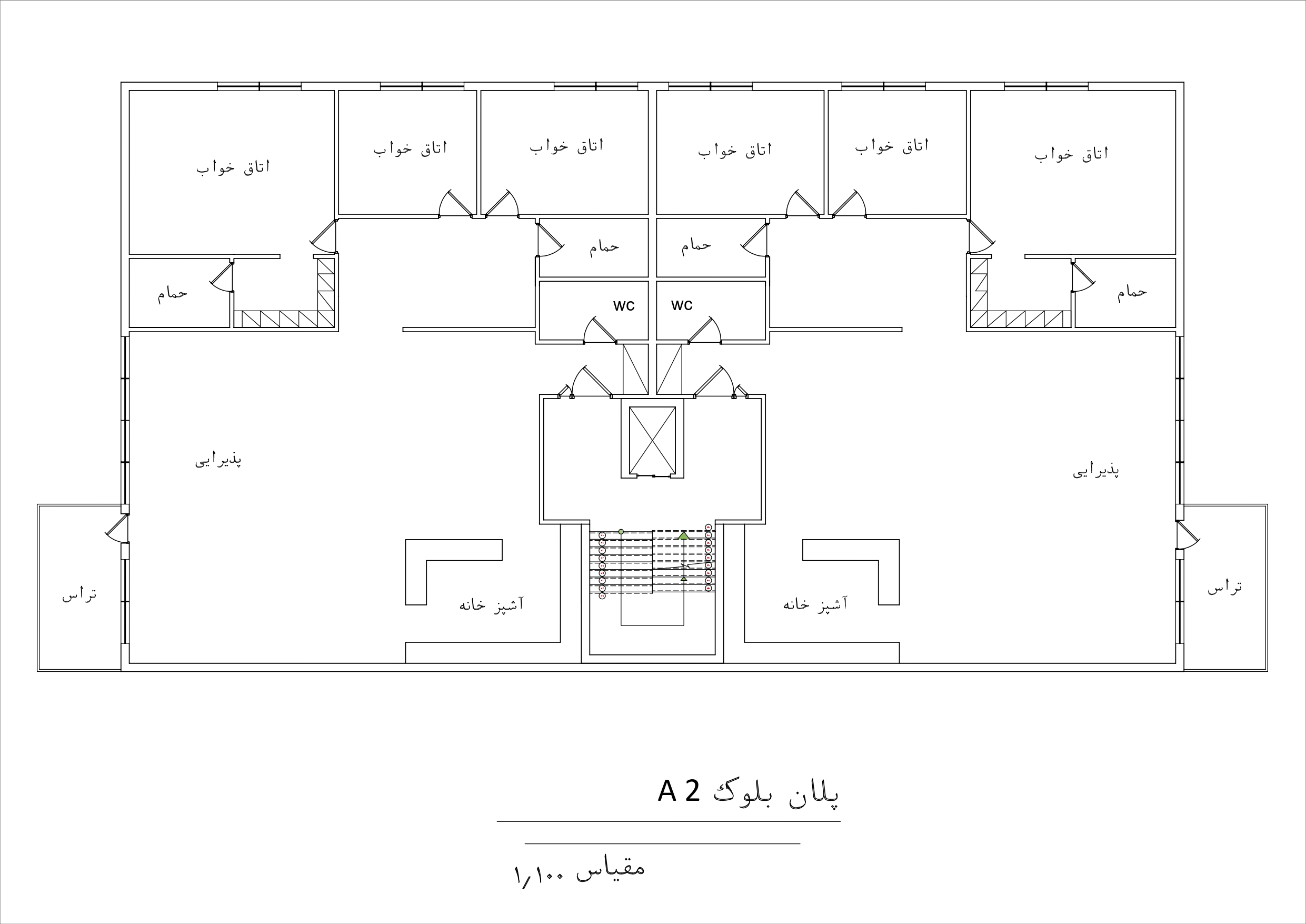

پلان بلوک A2 زوم
بلوک A2PLAN A2

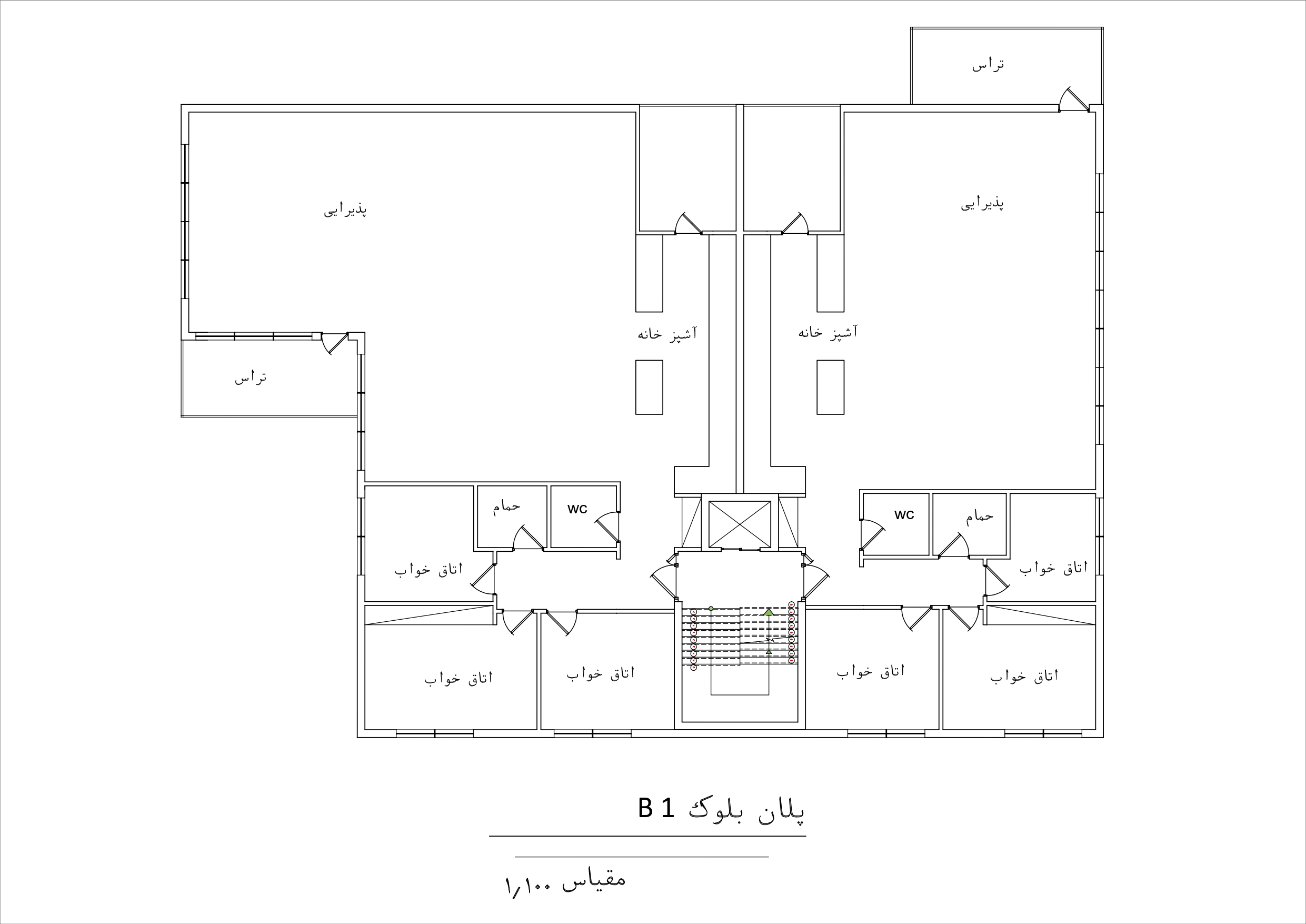

پلان بلوک B1 زوم
بلوک B1PLAN B1

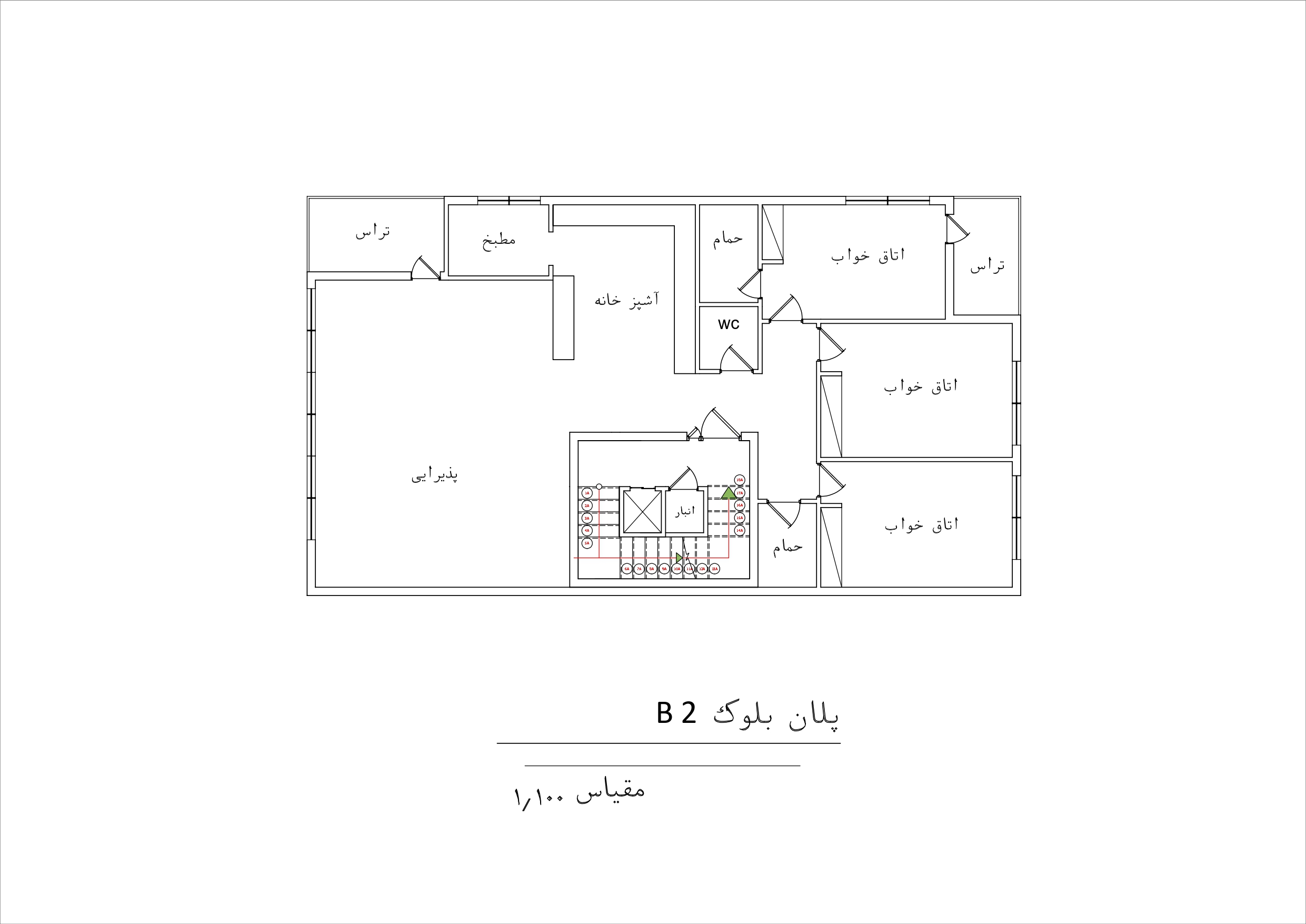

پلان بلوک B2 زوم
بلوک B2PLAN B2

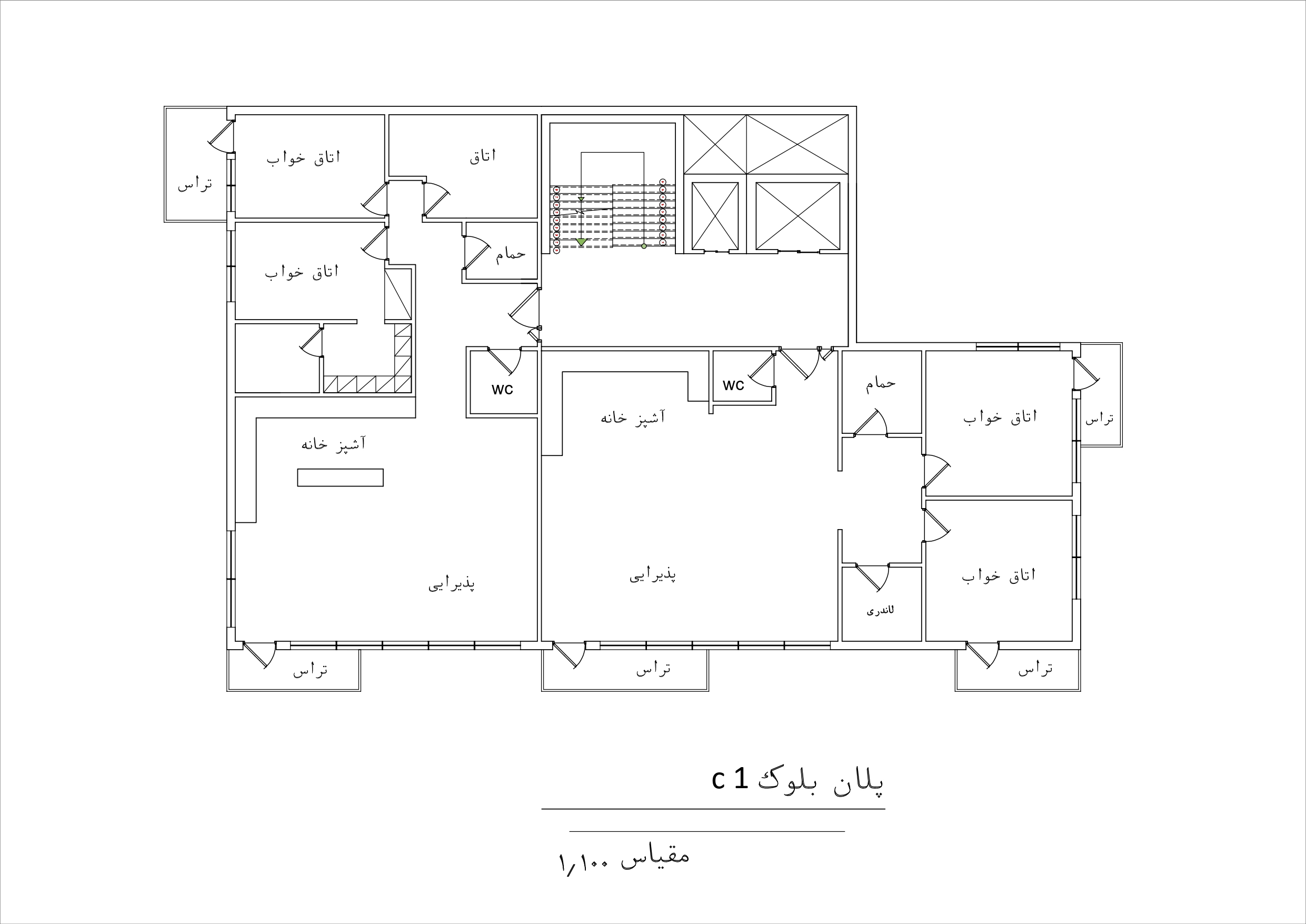

پلان بلوک C1 زوم
بلوک C1PLAN C1

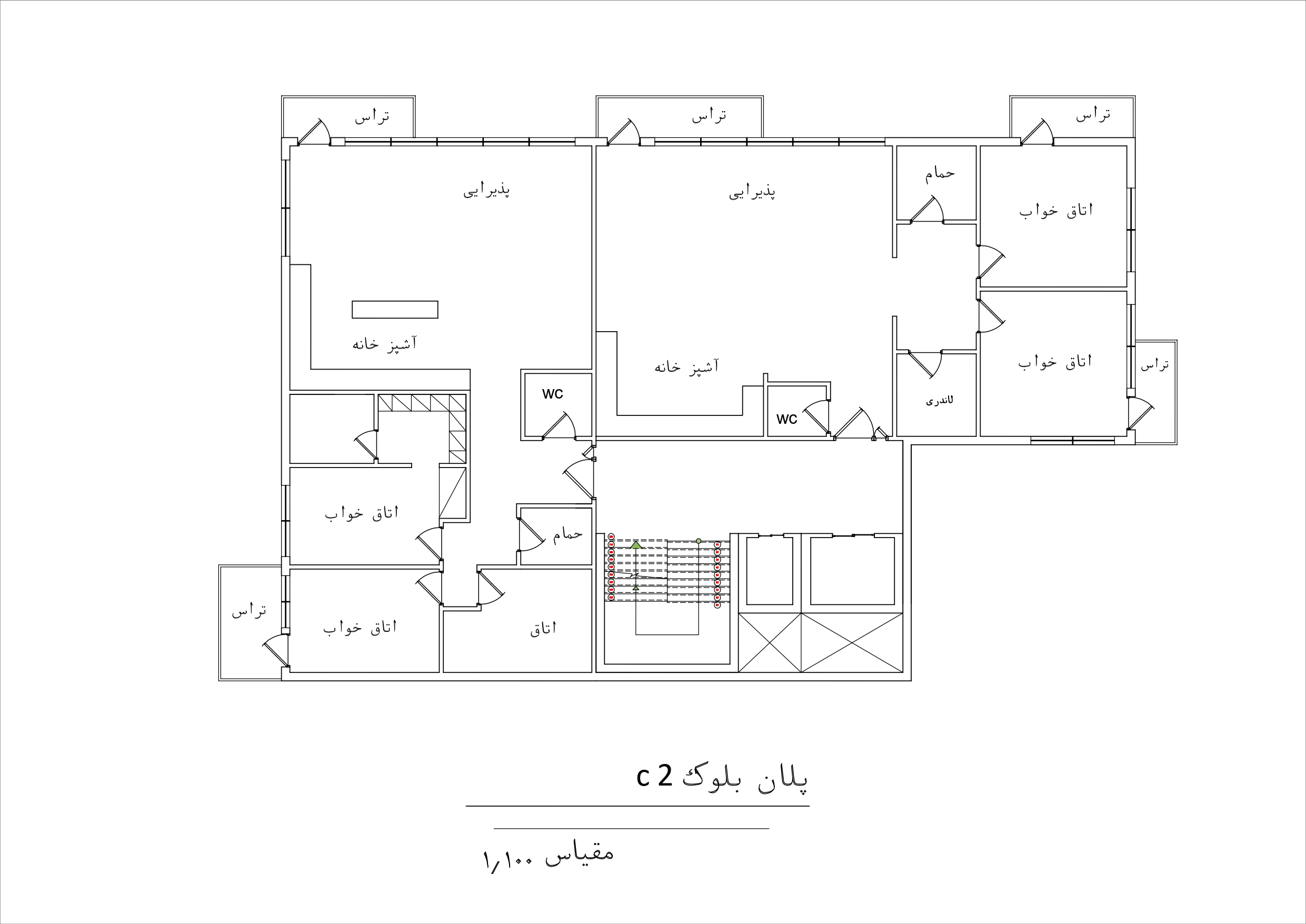

پلان بلوک C2 زوم
بلوک C2PLAN C2

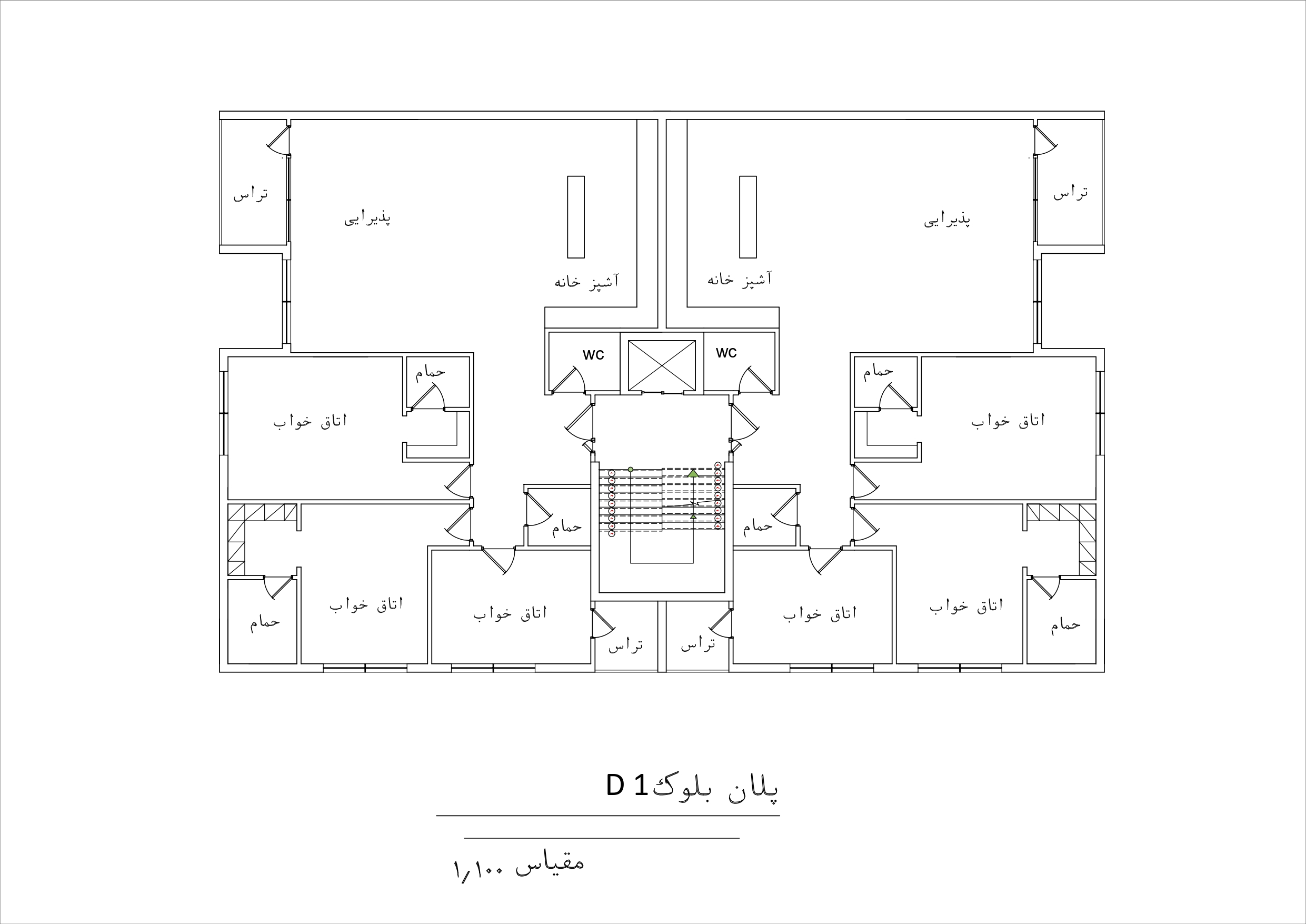

پلان بلوک D1 زوم
بلوک D1PLAN D1
پلان بلوک D2 زوم
بلوک D2PLAN D2
